Il laboratorio effettua indagini diagnostiche e conoscitive su strutture e costruzioni esistenti tramite prove non distruttive, le cosiddette PnD, e distruttive, partendo dal rilievo fino alla stesura del relativo Rapporto Tecnico. Grazie al team di operatori certificati il laboratorio conduce le indagini sulle strutture esistenti, tramite prove non distruttive quali:

indagini pacometriche, magnetometriche, per l’individuazione delle armature nelle strutture in calcestruzzo armato su elementi strutturali;

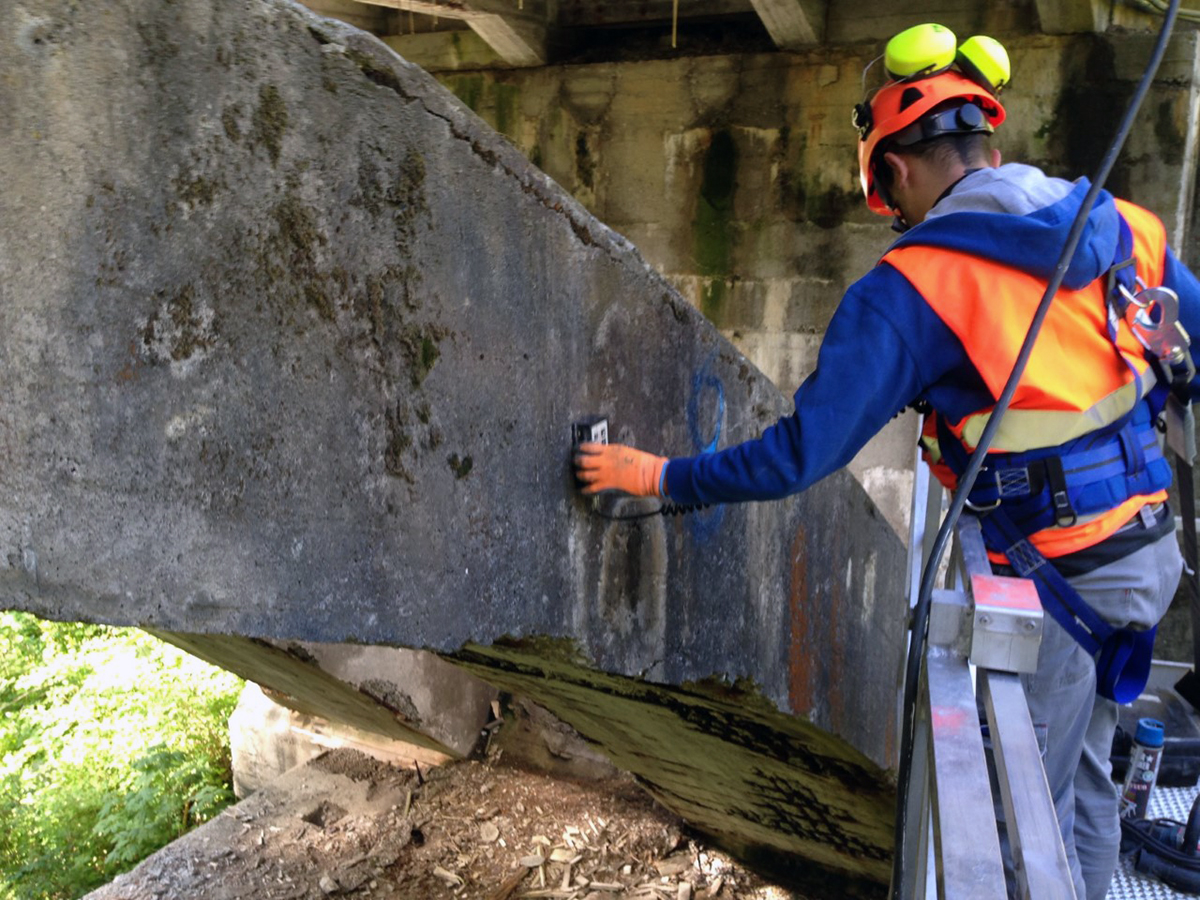

prove non distruttive o semi distruttive: indagini sclerometriche, indagini ultrasoniche, determinazione della forza di estrazione – pull-out – per la stima delle caratteristiche meccaniche del calcestruzzo;
prelievi in opera di calcestruzzo, tramite carotaggi e microcarotaggi e successiva certificazione ai sensi delle NTC 2018 della prova di compressione in laboratorio;
prove di determinazione della profondità di carbonatazione in carote estratte di calcestruzzo con soluzione di fenolftaleina;
determinazione del profilo di penetrazione degli ioni cloruro nel calcestruzzo prelevato in opera;
analisi elettrochimica per la misura del potenziale e della velocità di corrosione dell’armatura;
prelievi in opera di saggi di acciaio come spezzoni estratto da barra d’armatura o campioni ricavati da elementi di carpenteria metallica e successiva certificazione ai sensi delle NTC 2018 della prova di trazione in laboratorio;
prova di durezza Lebb in situ su una porzione di ferro d’armatura messo a nudo;
misura delle coppie di serraggio dei bulloni;
martinetto piatto singolo per la stima dello stato tensionale di una muratura;
martinetto piatto doppio per la stima delle caratteristiche di deformabilità della muratura, ovvero della resistenza muraria al limite elastico;
indagini endoscopiche per la verifica stratigrafica delle murature e/o dei solai;
caratterizzazione meccanica delle malte;
IQM, indagine di qualità muraria;
analisi petrografica delle malte

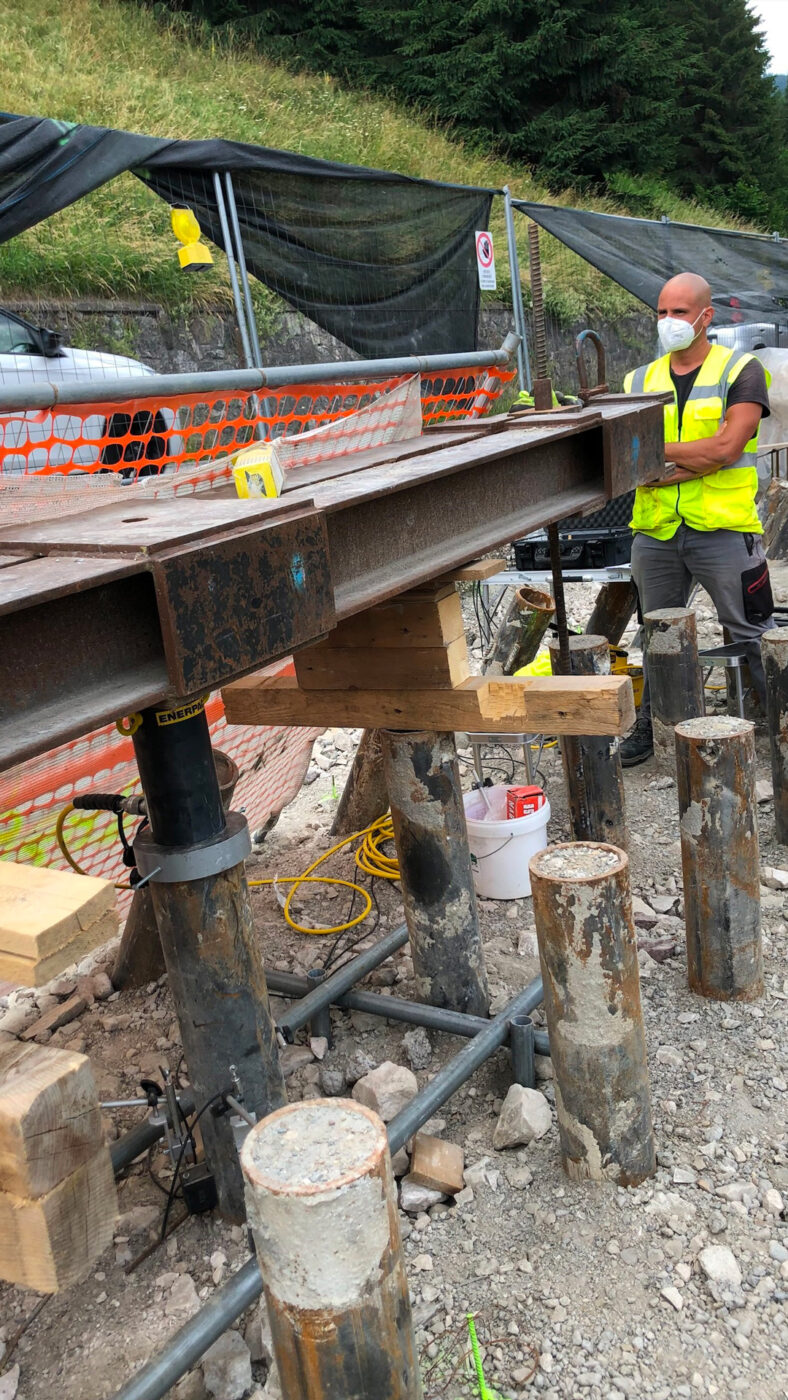

prove di carico statiche: prove di carico statiche su pali e micropali di fondazione, prove di carico statiche su solai e su travi

Inoltre, esegue prelievi in opera di calcestruzzi (carotaggi) e di spezzoni di ferri d’armatura e può, ai sensi dell’art. 59 del D.P.R. 380/2001, certificare le relative prove distruttive da effettuarsi in laboratorio.

Di seguito un elenco delle principali prove effettuate dal laboratorio.

Norma

Descrizione

BS 1881 – 204

Recommendations on the use of electromagnetic covermeters BS 1881 – 204 : 1998 (Indagine pacometrica)

ASTM C1196 – C1197

Caratterizzazione meccanica a compressione della muratura con il metodo dei martinetti piatti doppi

ASTM C1196

Caratterizzazione meccanica a compressione della muratura con il metodo del martinetto piatto

Prova petrografica su malta

Rilievo della tessitura muraria (metodo IQM) previa asportazione dell’intonaco. Restituzione in scheda monografica.

UNI EN 12504-1
UNI EN 12390-1
UNI EN 12390-3

Prova di compressione su carote di calcestruzzo comprensiva di: indagine pacometrica propedeutica alla prova, carotaggio su calcestruzzo, taglio di carota con disco diamantato, spianatura singola carota e prova di compressione su carota

UNI EN 12504-2

Determinazione dell’indice sclerometrico. Comprensiva di indagine pacometrica propedeutica alla prova.

UNI EN 12504-3

Determinazione della forza di estrazione – PULL OUT. Comprensiva di indagine pacometrica propedeutica alla prova.

UNI EN 12504-4

Determinazione della velocità di propagazione degli impulsi ultrasonici. Comprensiva di indagine pacometrica propedeutica alla prova.

Elaborazione dati con metodo SONREB

UNI EN 1542

Misurazione dell’aderenza per trazione diretta – PULL OFF. Comprensiva di indagine pacometrica propedeutica alla prova.

UNI 10174

Prove su calcestruzzo in opera. Determinazione del potenziale delle armature metalliche

UNI EN ISO 18265

Prova di durezza Leeb per prodotti siderurgici – Valutazione della resistenza a trazione mediante conversione dei valori di durezza

Indagine endoscopica

UNI 14630

Determinazione della profondità di carbonatazione nel calcestruzzo
